MPM416W 分體式靜壓液位傳感器使用方法
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
MPM416W 分體式靜壓液位傳感器使用方法

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地熱井水位。
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
MPM416W 分體式靜壓液位傳感器使用方法

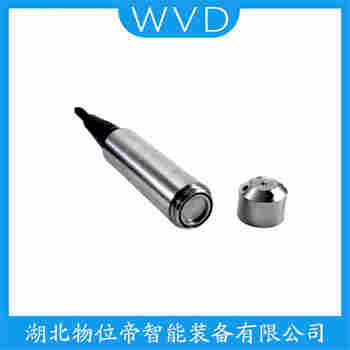

MPM416W分體式靜壓液位傳感器是一款適用于各種液體介質的液位檢測設備，以下是其詳細使用方法：
一、準備工作
1. 確保傳感器和變送器安裝在同一水平面上，以避免垂直方向的誤差。
2. 檢查傳感器和變送器的接線是否正確，確保連接牢固。
二、安裝傳感器
1. 將傳感器安裝在被測液體容器的合適位置，確保傳感器底部與容器底部平行。
2. 調整傳感器固定裝置，確保傳感器穩固固定。
三、接線
1. 將傳感器輸出端子（通常為紅色）連接至變送器輸入端子（通常為紅色）。
2. 將傳感器信號地線（通常為黑色）連接至變送器信號地線（通常為黑色）。
3. 連接電源線，確保變送器電源正負正確。
四、校準
1. 打開變送器電源，進入校準模式。
2. 根據實際需求設置高液位和高報警值。
3. 根據實際需求設置低液位和低報警值。
4. 確認設置無誤后，退出校準模式。
五、調試
1. 在被測液體容器中加入一定量的液體，觀察傳感器輸出信號。
2. 根據實際情況調整傳感器位置，確保輸出信號穩定。
3. 檢查報警功能，確保高液位和低液位報警正常。
六、維護
1. 定期檢查傳感器和變送器的連接線，確保連接牢固。
2. 定期清潔傳感器表面，防止雜質影響測量精度。
3. 定期檢查變送器工作狀態，確保正常工作。
MPM416W分體式靜壓液位傳感器操作簡便，性能穩定，適用于各種液體介質的液位檢測，為您的工作提供可靠。
