UDC-2000-2A 射頻導納開關接線說明
射頻導納開關的工作原理及作用
一、工作原理
射頻導納開關基于射頻導納技術，通過高頻無線電波測量與儲罐體間的電抗（容抗和阻抗）變化實現物位檢測。其核心結構包括測量、保護及電子單元，具體過程如下：
平衡電橋電路
測量與空載罐體間的電抗構成平衡電橋電路，產生穩定振蕩信號。當被測介質覆蓋時，電抗變化導致電橋電路失衡，振蕩信號停止，后級電路檢測到這一變化并輸出報警信號。
保護的電氣隔離
振蕩信號同時施加于測量與保護，兩者通過1:1電壓跟隨器實現等電位、同相位、同頻率的隔離。當掛料時，測量與保護間無電勢差，形成電氣隔離，確保掛料信號不影響檢測，僅由物料決定電抗變化。
相位檢測技術
電子線路處理容抗和阻抗的綜合變化信號，采用相位檢測技術將電抗變化轉化為可檢測的信號，進而改變繼電器輸出狀態，實現物位控制。
UDC-2000-2A 射頻導納開關接線說明

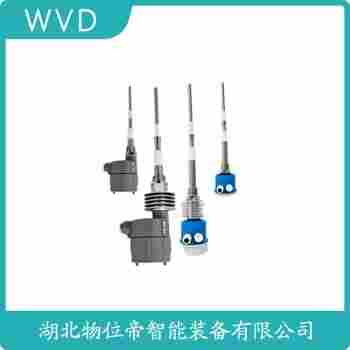

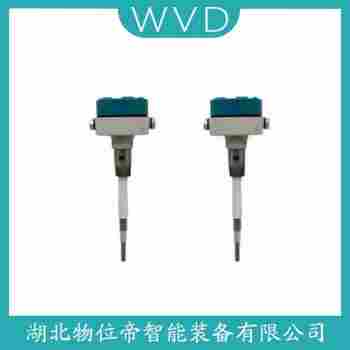

產品名稱：UDC-2000-2A 射頻導納開關
UDC-2000-2A 射頻導納開關是一款高性能的射頻開關設備，廣泛應用于無線通信、雷達系統、衛星通信等領域。以下是對其接線的詳細介紹：
一、設備概述
UDC-2000-2A 射頻導納開關具有高隔離度、低插入損耗、快速切換等特性，能夠滿足各種射頻信號的控制需求。
二、接線說明
1. 電源接線
- 將電源的正線連接至設備上的“+”端子。
- 將電源的負線連接至設備上的“-”端子。
- 確保電源電壓符合設備要求。
2. 射頻信號輸入
- 將射頻信號源的正線連接至設備上的“IN+”端子。
- 將射頻信號源的負線連接至設備上的“IN-”端子。
3. 射頻信號輸出
- 將射頻信號接收器的正線連接至設備上的“OUT+”端子。
- 將射頻信號接收器的負線連接至設備上的“OUT-”端子。
4. 控制信號接線
- 將控制信號的線連接至設備上的“CTRL”端子。
- 確保控制信號符合設備的工作頻率和電壓要求。
三、注意事項
1. 在接線過程中，請確保所有連接線沒有損壞，避免接觸不良。
2. 在接通電源前，請檢查所有接線是否正確無誤。
3. 在操作過程中，請勿將手或其他物體伸入設備內部，以確保安全。
UDC-2000-2A 射頻導納開關憑借其可靠的性能和便捷的接線方式，是射頻信號控制的理想選擇。在使用過程中，請遵循以上接線說明，確保設備穩定運行。
