雷達物位計是通過發射電磁波并接收反射波來測量物位。

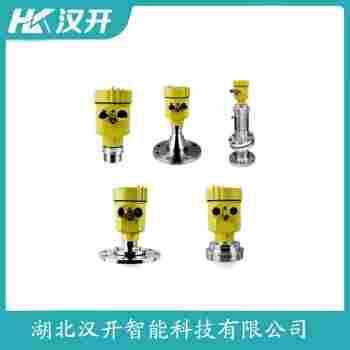

MPS3200SU4O3XHCFB-BHMAAX/GD 雷達物位計 漢開
1、雷達物位計的測量原理
能量很低的微波脈沖通過天線系統發出，經被測介質表面反射后，再被天線接收，經歷的時間通過電子部件處理得出介質與之間的距離，送DCS控制系統進行顯示、報警。微波從被發射－反射－接受的時間與到介質表面的距離成正比，關系為：D=CT/2。公式中：微波的傳輸速度C為常數，測出雷達物位計記錄微波經歷的時間T，可得出液面到雷達天線的距離D。空罐槽的高度E減去雷達天線測距離D就可以得出實際液位的高度。如圖1所示：L=E-D。公式中：L表示槽罐實際液位；E表示槽罐自身高度；D表示雷達測量距離。
MPS3200SU4O3XHCFB-BHMAAX/GD 雷達物位計 漢開


2、雷達物位計的特點
①測量高度可以靈活更改，適宜多種不同高度槽罐測量
例如WWDLD80系列測量范圍在100m-70m內可以任意設置。測量范圍與雷達物位計的選型即天線有關。
②應用場合比較廣，可連續準確地測量
高頻雷達物位計作為非接觸式液位測量儀器，采用一體化設計，主要有金屬外殼、電子部件、天線系統組成，使用中不存在機械磨損。天線等關鍵部件采用高質量的材料，抗腐蝕能力強。雷達物位計采用的是發射、接收電磁波，在氧化鋁生產應用中，WWDLD80系列高頻雷達物位計發射出的微波脈沖無論各種被測介質都能夠反射，并且雷達物位計有棒式、多種喇叭式、纜式能夠應用在更復雜的工礦條件，不受高溫、泡沫、粉塵、蒸汽等的影響。故雷達物位計在惡劣條件下功效顯著，無論是有毒介質，還是腐蝕性介質，也無論是液體還是漿狀、固體介質，它都可以連續準確地測量。
③安裝、維護方便，操作簡單
雷達物位計質量輕，通過螺紋或法蘭連接安裝在槽罐的上面，可采用二線制的24VDC供電，功耗低、用電安全，一名維護人員就可操作、維護，并且能通過表頭顯示報警故障。根據模塊提示的錯誤代碼，維護人員能及時分析故障，予以排除，或者為降低成本也可以尋找?guī)讉€壞的雷達物位計，將里面的電子部件重新拼湊組裝。參數設定方便，如WWDLD80系列雷達物位計可通過顯示模塊調試設定，也可用的手操器或裝有WARE軟件和文件的計算機進行設定。
MPS3200SU4O3XHCFB-BHMAAX/GD 雷達物位計 漢開


MPS3200SU4O3XHCFB-BHMAAX/GD雷達物位計是漢開公司研發的一款高性能、高可靠性的物位測量設備。該產品采用*的雷達技術，具有強大的抗干擾能力和廣泛的測量范圍，適用于多種工業場合。
首先，MPS3200SU4O3XHCFB-BHMAAX/GD雷達物位計具備優異的抗干擾性能，能在復雜電磁環境中穩定工作。其次，該設備測量范圍廣泛，適用于各種液體、固體和粉體的物位測量，可滿足不同工況的需求。此外，該產品采用模塊化設計，便于維護和升級。
MPS3200SU4O3XHCFB-BHMAAX/GD雷達物位計具有以下特點：
1. 抗干擾能力強，適應性強；
2. 測量范圍廣，適用于多種介質；
3. 模塊化設計，易于維護和升級；
4. 精度高，數據穩定可靠；
5. 操作簡便，易于上手。
之，MPS3200SU4O3XHCFB-BHMAAX/GD雷達物位計是工業生產中不可或缺的測量設備。它憑借*的性能和廣泛的應用領域，為各類用戶提供、的物位測量解決方案。
