HQ183 投入式靜壓液位傳感器接線說明
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
HQ183 投入式靜壓液位傳感器接線說明

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地?zé)峋弧?/span>
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
HQ183 投入式靜壓液位傳感器接線說明

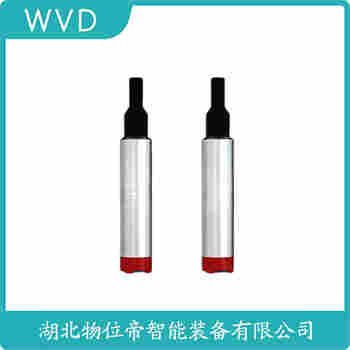

HQ183 投入式靜壓液位傳感器是一款適用于各種液體介質測量的高精度傳感器。以下為其接線說明：
一、設備準備
在開始接線前，請確保傳感器已正確安裝在液位測量位置，并已檢查傳感器的外觀是否有損壞。
二、接線步驟
1. 斷開傳感器上的電源，確保安全操作。
2. 根據傳感器型號，找到相應的接線端子。HQ183傳感器通常包含三個接線端子：電源正（+）、電源負（-）和信號輸出（V）。
3. 使用合適的導線連接電源正（+）至電源供應器的正輸出。
4. 將電源負（-）連接至電源供應器的負輸出。
5. 將信號輸出（V）連接至數據采集系統或顯示儀表的相應輸入端。
三、注意事項
1. 確保所有接線均牢固可靠，避免接觸不良導致測量誤差。
2. 使用線連接信號輸出端，以減少電磁干擾。
3. 接線完成后，重新接通電源，檢查傳感器是否正常工作。
四、測試與校準
1. 在傳感器正常工作后，使用數據采集系統或顯示儀表進行測試，確保讀數準確。
2. 如有必要，根據實際測量需求對傳感器進行校準。
HQ183 投入式靜壓液位傳感器憑借其高精度、穩定性強等特點，廣泛應用于化工、環保、食品等行業，為您帶來便捷的液位測量體驗。遵循以上接線說明，確保您的設備能夠穩定運行。
HQ183 投入式靜壓液位傳感器接線說明

投入式靜壓液位傳感器
