分體式靜壓液位傳感器 DB101-G1TE205Z WVD
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
分體式靜壓液位傳感器 DB101-G1TE205Z WVD

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地?zé)峋弧?/span>
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
分體式靜壓液位傳感器 DB101-G1TE205Z WVD

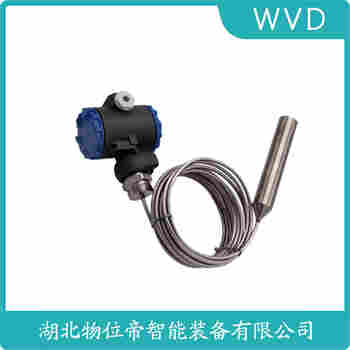

分體式靜壓液位傳感器DB101-G1TE205Z WVD是一款高性能的液位測量設備，專為各種工業和商業應用而設計。該傳感器采用*的分體式結構，將測量元件與顯示單元分離，大地提高了系統的穩定性和可靠性。
傳感器主體采用高精度壓力傳感器，能夠測量液體的靜壓力，從而計算出液位高度。其測量范圍廣泛，適用于各種液體介質，如水、油、酸堿等。DB101-G1TE205Z WVD的量程可達0-20米，滿足不同場合的液位監測需求。
該傳感備良好的抗干擾性能，即使在復雜的電磁環境下也能穩定工作。其分體式設計使得安裝和維護更加便捷，用戶只需將測量元件插入液位，即可快速完成安裝。同時，顯示單元可獨立安裝，方便用戶在遠離液位處進行實時監控。
DB101-G1TE205Z WVD還具備以下特點：
1. 高精度測量：傳感器采用高精度壓力傳感器，確保液位測量結果的準確性。
2. 抗腐蝕材料：傳感器主體采用腐蝕材料，適用于各種惡劣環境。
3. 數字顯示：顯示單元采用數字顯示，直觀顯示液位高度，便于用戶讀取。
4. 可編程功能：支持用戶自定義參數，滿足不同應用場景的需求。
之，分體式靜壓液位傳感器DB101-G1TE205Z WVD憑借其高性能、高精度和易用性，成為液位監測領域的理想選擇。無論是工業生產還是日常應用，該傳感器都能為用戶提供可靠的液位測量解決方案。
分體式靜壓液位傳感器 DB101-G1TE205Z WVD

分體式靜壓液位傳感器

WVD
