PTB601 分體式靜壓液位傳感器接線說明
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
PTB601 分體式靜壓液位傳感器接線說明

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地熱井水位。
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
PTB601 分體式靜壓液位傳感器接線說明

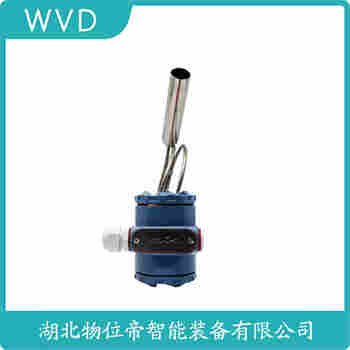

PTB601分體式靜壓液位傳感器是一款高性能的液位測量設備，適用于各種液體介質的液位監測。該傳感器采用分體式設計，將測量元件與信號處理單元分離，便于安裝和維護。
一、產品特點
1. 高精度：PTB601分體式靜壓液位傳感器采用高精度測量元件，確保液位測量結果的準確性。
2. 抗干擾能力強：傳感器采用抗干擾技術，有效降低電磁干擾，保證信號傳輸的穩定性。
3. 廣泛適用：適用于各種液體介質，如水、油、酸堿等。
4. 簡便安裝：分體式設計便于安裝和維護，節省工程時間和成本。
二、接線說明
1. 電源接線：將電源線正負分別連接到傳感器電源接口的“+”和“-”端。
2. 信號輸出接線：將信號輸出線正負分別連接到傳感器信號輸出接口的“+”和“-”端。
3. 接地接線：將接地線連接到傳感器接地接口。
4. 連接注意事項：
（1）確保電源電壓符合傳感器要求。
（2）接線時注意性，避免接反。
（3）連接完成后，檢查各接線是否牢固，避免松動。
PTB601分體式靜壓液位傳感器以其優異的性能和簡便的接線方式，廣泛應用于工業、農業、環保等領域，為用戶提供了可靠的液位監測解決方案。
