一、概述

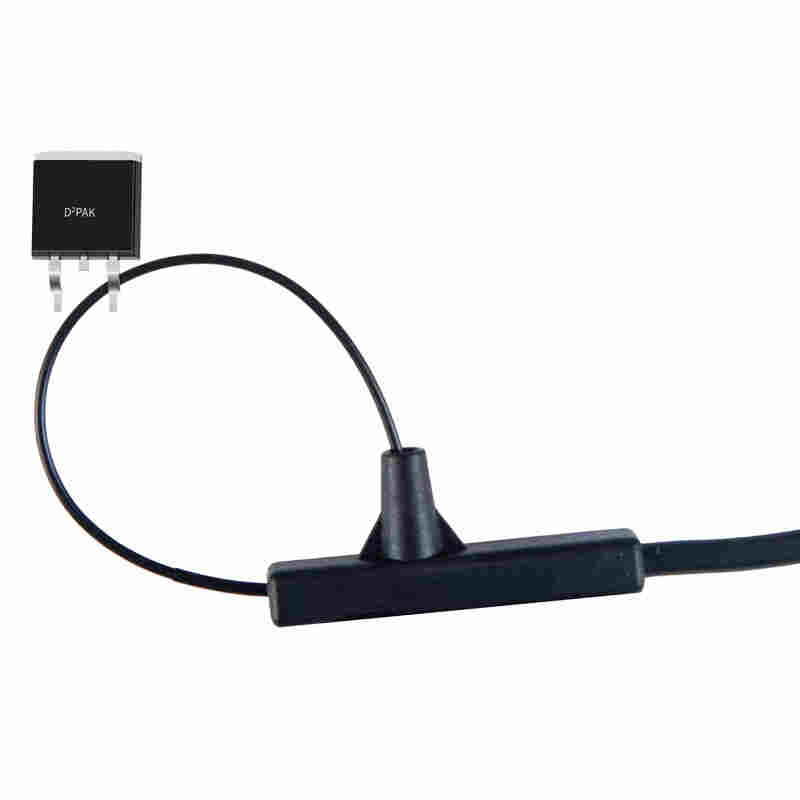

英國PEM CWTUM-S系列羅氏線圈，線徑僅為1.2毫米，小到足以穿過半導體的管腳，但仍能達到峰值1.2kV絕緣等級，是同類型中較小的Rogowski線圈。寬帶寬高達30MHz（-3dB）和寬溫度范圍內保持高頻性能使CWTUM-S成為測量電力電子應用中脈沖電流和正弦波形的理想選擇。
二、CWTUM-S 羅氏線圈主要性能參數：
（1）峰值電流：30A - 30kA峰值
（2）輸出量：±6.0V（滿量程）
（3）高頻帶寬（-3dB）：30MHz
（4）精度（典型值）：在線圈中心位置高可達±0.2％
（5）工作溫度范圍：0℃至+ 40℃（積分器）；–40℃至+ 125℃（ 線圈+引線）
（6）線圈長度：80mm（可定制長度）
（7）線圈絕緣：1.2kV峰值
（8）線圈線徑：1.2mm
（9）引線長度：1m（可定制長度）
（10）供電：AA電池 或 12V DC電源適配器
三、主要特征：
（1）可追溯的校準數據（包括證書）
（2）非接觸式測量對被測電路沒有影響
（3）沒有磁性材料意味著優異的線性度<0.05％讀數
（4）隔離直流電流，可以測試大直流電流上的小紋波電流
（5）電流量程不會損壞
四、技術規格
型號
峰值(A)
CWTUM-S/015
200
30
20
85
150
2
30(80mm)
CWTUM-S/03
100
60
18
78
100
4
30(80mm)
CWTUM-S/06
50
120
12
70
75
8
30(80mm)
CWTUM-S/1
20
300
10
53
50
20
30(80mm)
CWTUM-S/3
10
600
12
11
12
40
30(80mm)
CWTUM-S/6
5
1200
12
5.5
6
80
30(80mm)
CWTUM-S/15
2
3000
10
2.8
3
100
30(80mm)
CWTUM-S/30
1
6000
10
1.5
1.5
100
30(80mm)
CWTUM-S/60
0.5
12000
8
1
1
100
30(80mm)
CWTUM-S/150
0.2
30000
5
1
1
100
30(80mm)
靈敏度
(mV/A)
噪聲
(mVp-p)
跌落
(%/ms)
LF(-3dB)
帶寬(Hz)
峰值di/dt
(A/ns)
HF(-3dB)
帶寬(Hz)
