熱電偶是溫度測量儀表中常用的測溫元件，以下是對熱電偶的詳細介紹：

一、定義與工作原理

熱電偶是指用兩種不同但符合一定要求的導體或半導體，將其一端焊接起來作為測量端（也稱為工作端或熱端），另一端保持溫度恒定作為參考端（也稱為自由端或冷端），利用兩端溫差電勢來測量溫度的一種感溫元件。當有兩種不同的導體或半導體A和B組成一個回路，其兩端相互連接時，只要兩結點處的溫度不同，回路中將產生一個電動勢，該電動勢的方向和大小與導體的材料及兩接點的溫度有關，這種現象稱為熱電效應。熱電偶測溫的基本原理就是基于熱電效應，將熱能轉換成電能，通過測量產生的熱電動勢來確定溫度。

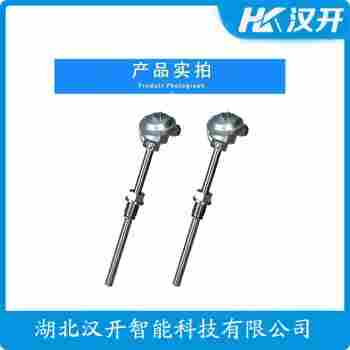

WREK2-231 鉑銠熱電偶工作原理

二、結構與組成

熱電偶通常由熱電J、絕緣套保護管和接線盒等主要部分組成。熱電J是熱電偶的核心部分，由兩種不同的導體或半導體材料制成。絕緣套保護管用于保護熱電J免受外界環境的干擾和破壞。接線盒則用于連接熱電偶與測量儀表或控制系統。

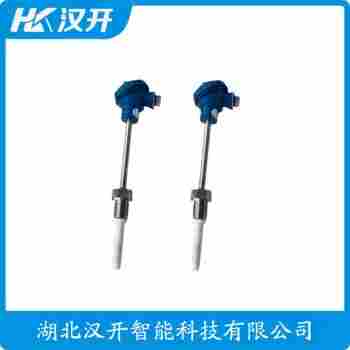

WREK2-231 鉑銠熱電偶工作原理

三、性能特點

熱電偶具有多種優點，使其成為溫度測量領域的*元件：

測量范圍廣：熱電偶的測量范圍通常從-200℃到1300℃，特殊情況下可達-270℃到2800℃。

測量精度高：熱電偶的測溫精度較高，能夠滿足各種工業和科學研究的需要。

響應速度快：熱電偶對溫度變化反應靈敏，能夠快速準確地測量溫度。

使用壽命長：熱電偶的結構簡單且堅固用，使用壽命長。

裝配簡單：熱電偶的裝配和更換相對簡單方便。

四、應用場景

熱電偶在許多領域都有廣泛的應用，包括但不限于：

工業生產：在煉油、化工、冶金等行業中，熱電偶傳感器用于實時監測設備或材料的溫度，并根據需要調整工藝參數，以確保生產過程的穩定性和安全性。
