一、概述

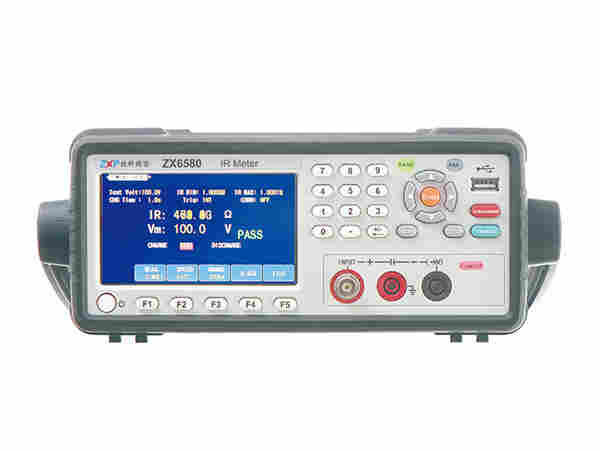

隨著電氣化社會的發展，電池、電機和電子零件向著大電流和高電壓的方向發展。即使是微小的電阻也會對能源效率和安全性產生重大影響，因此對電阻進行更準確的品質控制至關重要。是一款高精度直流低電阻測試儀。低阻測量中由于不同金屬的連接部分所產生的電壓（熱電動勢）不同，有時會導致測量值不穩定。致新電阻計具備對熱電動勢的影響進行補償，更適用于對如匯流排焊接部分這類低電阻進行測量。它也可用于檢測線圈、電感、變壓器、電機、繼電器接觸電阻、接插件電阻、保險絲、線纜電阻、印制板線電阻、焊孔電阻、導電膜、金屬探傷等。它是一種高速度、高精度、高性能的低電阻測試儀，可滿足生產線質量保證、進貨檢驗及實驗室測量要求，也適用于自動化設備測試。
二、產品特點
1、輕松實現低電阻的準確測量
2、輕松實現高精度的多通道測量
3、輕松集成在自動化產線上
4、輕松選擇合適的測試線
三、產品概要
1、在開發電池、電機、電子零件等研發過程中測量低電阻值
2、小測量量程: 1000 μΩ，小測量量程精度: 0.045%，小分辨率: 1 nΩ，大測量電流: 1 A
3、通過將其集成到生產線中，可以實現與開發時相同的測量精度
4、132 個通道（4端子法）（與掃描模塊機架組合使用時）
5、支持 20 個通道（4端子法）（安裝兩個多路轉換器單元時）
6、在低電阻測試量程內，測量速度快21 ms (10 mΩ量程或100 mΩ量程，PR模式ON、測量速度FAST、使用外部觸發器的情況下)
四、基本參數（精度保證時間1年）
|
電阻測量量程 （13檔量程） |
[量程, 顯示, 分辨率, 測量電流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ（100 MΩ量程高精度模式）: 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下 |
|
代表精度 ※ High模式, OVC功能 ON, SLOW2, 無調零 |
1000 μΩ量程: ±0.045% rdg ±0.010 % f.s. 10 mΩ量程: ±0.045% rdg ±0.001 % f.s. 100 mΩ量程: ±0.045% rdg ±0.001 % f.s. 1000 mΩ量程: ±0.012% rdg ±0.001 % f.s. 1000 Ω量程: ±0.006% rdg ±0.001 % f.s. |
| 測量電流 |
High模式: 1000μΩ（1 A）?1000 MΩ（1 μA以下） Low模式: 100 mΩ（100 mA）?100 Ω（1 mA） 低功率模式（LP）: 將測量電流及開路電壓控制在20 mV的低功率測量 LP1000 mΩ（1 mA）～LP1000 Ω（5 μA） |
| 測量速度 | FAST, MEDIUM, SLOW1, SLOW2 |
|
回路電阻允許值 ※參考值 SOURCE B和SOURCE A之間的回路電阻(測量對象以外) |
100 mΩ 以下（PR 模式 OFF）的量程： 2.6 Ω 100 mΩ 以下（PR 模式 ON）的量程: 3.5 Ω 1000 mΩ量程: 15 Ω 10 Ω量程: 150 Ω 100 Ω量程: 100 Ω 10 kΩ量程: 500 Ω 100 kΩ 以上的量程: 1 kΩ |
| 開路端子電壓 |
1000 Ω以下的量程: 8.0 V 10 kΩ以上的量程:20 V |
| 溫度測量 |
熱敏電阻傳感器:-10.0℃~99.9℃ 模擬輸入(紅外測溫儀等):DC 0 V~2.0 V |
|
內置多路轉換器 (內置選件 ) |
多路轉換器單元Z3003 可搭載數量:2個單元 通道數: 20通道( 4線式)、42通道( 2線式) 切換時間: 30 msec |
|
外置多路轉換器 (外置選件) |
掃描模塊機架 通道數:33通道(4線式) 通道數:132通道(4線式) 切換時間: 11 msec |
| 接口 | LAN(TCP/IP、10BASE-T/100BASE-TX )、RS-232C (115200 bps，兼打印機I/F )、USB、EXT I/O(D-sub 37 pin)、模擬輸出（D/A輸出電壓范圍，DC 0 V ? 1.5 V） |
|
功能 電源 |
接觸檢查、調零(各量程±50%of full scale以內) *1、無調零精度保證、OVC功能、接觸改善功能(施加電壓5 V、電流10 mA )、低功率模式(開路電壓20 mV ) ，溫度測量功能、溫度補償( TC )功能、溫度換算(δt )功能、統計運算功能、延遲功能、平均功能、設置保存(面板保存)、數據存儲功能、命令監視功能(顯示命令和查詢的發送接收狀況)、支持LabVIEW®驅動*2 *1: 100 MΩ以上不可調零(強制關閉) *2: LabVIEW驅動程序是National Instruments公司的商標和注冊商標 額定電源電壓：AC 100 V～240 V 額定電源頻率：50 Hz / 60 Hz 額定功率：40 VA |
| 通常功耗（參考值） | 16 W (測量電流1 A, LCD燈亮) |
| 體積及重量 |
1: 約215W × 80H × 306.5D mm (不含突起物), 約2.7 kg 2: 約215W × 80H × 306.5D mm (不含突起物), 約3.4 kg |
| 附件 | 電源線 x 1、溫度傳感器Z2001 ×1、、EXT I/O 用公接頭 x 1、EXT I/O用連接器蓋 x 1、備用保險絲( F1.6AH 250 V ) x 1、啟動指南 x 1、使用注意事項 x 1 |
