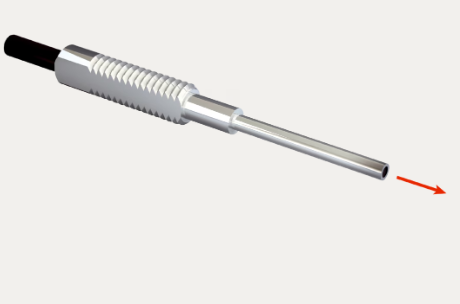

LL3-TB03S01德國SICK光學傳感器和電纜

機器型號 光纖電纜

工作原理 對射系統, 它包括一個發射器和一個接收器

光導纖維頭樣式 螺紋套筒, 長套圈, 可彎曲端套, 90° 旋轉

應用 標準

兼容的光纖放大器 GLL70, WLL80, WLL180, GLL170(T), WLL24 Ex

*開關距離 3,600 mm (8 ms 時的 WLL80 觸發感應距離)

*小物體直徑 0.2 mm 1)

光導頭

發射器散射角 60°

集成鏡頭 否

附加透鏡兼容性 否

光纖

兼容紅外光 否

光纖電纜可截短 ?

需要轉接終端套管 否

包含在供貨范圍內 緊固，4 x 六角螺母 M4，4 x 墊圈，光導纖維體切割器 FC (5304141)

1) *小檢測物體由理想檢測距離和理想設置決定.

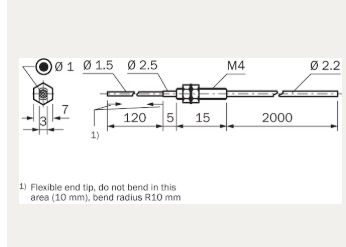

光導頭

光線出口 軸向

螺絲直徑（外殼） M4

光纖錐化直徑 ≥ 1.5 mm

光纖錐化長度大于 2 mm ≥ 120 mm

終端套管*小彎曲半徑 10 mm

光纖

光纖電纜長度 2,000 mm

彎曲半徑 25 mm

動態靈活性（機器人技術） 否

外徑，光纖電纜接口 2.2 mm

纖維分布 單纖維

核心構造 ? 1,0 mm 單纖維

材料

光導頭 不銹鋼

電纜護套 Polyethylen (PE)

纖維 Polymethylmethacrylat (PMMA)

重量 39 g

LL3-TB03S01德國SICK光學傳感器和電纜
