相控陣檢測儀CTS-PA22B使用說明書|啟航檢測科技（上海）有限公司 相控陣超聲檢測儀 CTS-PA22B
CTS-PA22B相控陣超聲檢測儀是達到64個檢測通道的便攜式相控陣檢測儀器；儀器采用防水、防油面板，無風扇設計，可觸屏操作，實現檢測數據全程記錄是國產*的智能化相控超聲檢測設備。應用領域包括鋼結構、電站鍋爐、壓力容器、輸送管道、核電、船舶、油罐、儲罐、乙烯管道等常規或特殊焊縫的檢測；鐵路系統工務焊縫、車輛及機務輪軸輪對等的檢測；鋁合金攪拌摩擦焊接頭及復合材料粘結結構檢測；電力行業葉根、葉片、螺栓等的檢測；以及移動空間受限的工件的檢測及其他常規超聲檢測的場合。儀器還具備2組TOFD檢測通道，滿足一次性掃查覆蓋100mm厚度焊縫。儀器一次性通過特檢的質檢達到B級性能要求。
檢測
16:64通道相控陣檢測功能、雙通道TOFD檢測功能、雙通道常規檢測功能，滿足客戶的各種檢測需求。
相控陣模塊
對接焊縫檢測模塊、曲軸檢測模塊、管道腐蝕檢測模塊、鋼軌焊縫檢測模塊、輪輞車軸檢測檢測模塊、螺栓檢測模塊、TKY檢測模塊等。
TOFD模塊
具有擴散角測量、延時校準、前沿測量、PCS校準、直通波和底波測量、編碼器校準、深度校準等校準功能；具有對比度、放大、SAFT、拉直和差分等圖像處理功能。
常規模塊
具有聲速校準、延時校準、K值/角度校準、AVG校準、DAC校準；具有波形對比、波形包絡、峰值記憶、連續存儲、自動增益等功能。
3D工藝仿真模型
所有模塊均具有3D工藝仿真模型，可為用戶定制專屬檢測工藝，一站式提供全套解決方案。
相控陣校準
支持ASME標準規定的ACG和TCG曲線補償功能，解決扇形掃查時能量分布不均勻及測量誤差等問題。聲速、延時、ACG、TCG及編碼器的校準流程化操作設計，簡單易用。
圖像處理
具有動態深度聚焦和平滑處理功能，不同深度的缺陷均能達到很好的檢測分辨力及圖像顯示；具有圖像縮放及平移實現圖像顯示自定義布局；具有閘門擴展功能實現缺陷圖像的細微觀察。
結構設計
無需風扇散熱，采用全密封防水防塵設計及自然散熱模式，適合各種惡劣檢測環境。提供豐富接口功能，雙USB接口實現數據轉存和儀器升級，HDMI視頻接口實現檢測屏幕無限擴大。
延時精度
2.5ns 的延時精度，提高相位延時的精度，能夠顯著地抑制旁瓣，提高聲束的縱向和橫向分辨率，改善成像清晰度。
數據采集
常規A掃連存，相控陣線掃、扇掃、C掃、TOFD掃實時快速成像，連續數據記錄采用編碼器或時基，*原始數據采集。
聚焦法則
根據聲束角度、焦距、掃查模式、探頭及楔塊參數自動計算快速生成，扇形掃查角度步進自動優化。
濾波器
0.5-9.6MHz、2.5-12.9MHz、3.8-19MHz三檔可選，脈沖寬度根據探頭頻率自動優化，凸顯優良的噪聲處理技術。
顯示屏
8.4寸工業級、全WVGA分辨率（800×600）TFT顯示屏，提供觸屏操作，室外或強光線下提供*的顯示效果。
供電電源
電源供電交直流兩用，單獨使用電池可確保儀器工作6小時以上。
| 通道參數 | |
| PA 模 式 | 16:64通道 |
| TOFD 模式 | 2通道 |
| UT 模 式 | 2通道 |
| 物理參數 | |
| 顯示 | 8.4寸800×600 TFT彩色液晶屏 |
| 探頭接口 | I-PEX 160 pin相控陣探頭接口；C5常規探頭接口，支持一發一收及自發自收 |
| I/O 接口 | USB2.0接口（2個）；HDMI高清視頻接口；LAN 千兆網口；Wi-Fi無線網口； I/O調試接口；二維編碼器接口 |
| 存儲器 | 內部： 1GB內存+4GB FLASH，SD卡（可擴展32G）；外部： U盤 |
| 重量 | 3.5kg（含1塊電池） |
| 尺寸 | 284mm×202mm×95mm |
| 電源 | 交流：100V～ 240V；直流：12V |
| 充電 | 儀器內置充電或外置充電器充電 |
| 工作時間 | 6小時 |
| 功率 | 26W |
| 語言 | 中文 |
| 溫度特性 | 工作溫度：-20℃～ 50℃；存儲溫度：-20℃～ 60℃ |
| 防護等級 | IP54 |
| 性能參數—PA工作模式 | |
| 重復頻率 | 10Hz～ 10kHz |
| 電壓 | 雙極性 60V～100V（50Ω負載），步進10V |
| 脈沖寬度 | 30ns～800ns，步進10ns |
| 阻尼 | 50Ω |
| 采樣頻率 | 125MHz |
| 延時精度 | 2.5ns |
| 帶寬 | 0.5MHz～19MHz |
| 增益 | 0.0dB～80dB |
| 濾波器 | 0.5～9.6MHz、2.5～12.9MHz、3.8～19MHz三檔可選 |
| 檢波 | 全波 |
| 掃描線 | *128線 |
| 觸發 | 編碼器、時基 |
| 掃描類型 | 線掃、扇掃、C掃 |
| 角度范圍 | -89°～+89° |
| 自動校準 | 聲速、延時、TCG、ACG、編碼器 |
| 檢測范圍 | 1.0mm～1000mm，*小范圍10mm |
| 顯示延遲 | 1000mm |
| 單位 | mm |
| 測量閘門 | A、B |
| 閘門起點 | 全范圍 |
| 閘門寬度 | 閘門起點到全范圍 |
| 閘門高度 | 0%～* |
| 報警 | 聲、光 |
| 測量模式 | 峰值、前沿 |
| 顯示讀數 | 幅度、聲程、水平、深度 |
| 測量分辨率 | 0.5mm |
| 性能參數—UT工作模式 | |
| 重復頻率 | 50Hz～5kHz |
| 電壓 | 負方波 -75V～-250V，步進25V |
| 脈沖寬度 | 30ns～800ns，步進10ns |
| 阻尼 | 80Ω、400Ω |
| 采樣率 | 100MHz |
| 帶寬 | 1.0MHz～21MHz |
| 增益 | 0.0dB～110.0dB |
| 濾波器 | 寬帶、窄帶 |
| 檢波 | 全波、正半波、負半波、射頻 |
| 觸發 | 時基 |
| 掃描類型 | A掃、連存 |
| 自動校準 | 聲速、延時、K值/角度、DAC、AVG |
| 檢測范圍 | 0.1～5000mm，*小范圍0.1mm |
| 顯示延遲 | 1000us |
| 顯示移位 | 5000mm |
| 單位 | mm |
| 測量閘門 | A、B |
| 閘門起點 | 全范圍 |
| 閘門寬度 | 閘門起點到全范圍 |
| 閘門高度 | 0%～* |
| 報警 | 聲、光 |
| 測量模式 | 峰值、前沿 |
| 顯示讀數 | 幅度、聲程、水平、深度 |
| 測量分辨率 | 0.1mm |
| 性能參數—TOFD模式 | |
| 重復頻率 | 50Hz～8kHz |
| 電壓 | 負方波 -75V～-250V，步進25V |
| 脈沖寬度 | 30ns～800ns，步進10ns |
| 阻尼 | 80Ω、400Ω |
| 采樣率 | 100MHz |
| 帶寬 | 0.5MHz～20MHz |
| 增益 | 0.0dB～110.0dB |
| 濾波器 | 寬帶、窄帶 |
| 檢波 | 射頻 |
| 觸發 | 編碼器 |
| 掃描類型 | A掃、TOFD掃 |
| 自動校準 | 擴散角、延時、前沿、PCS、直通波、底波、編碼器 |
| 檢測范圍 | 0.0～1600us，*小范圍1us |
| 顯示延遲 | 1000us |
| 單位 | mm、us |
| 測量閘門 | A、B |
| 閘門起點 | 全范圍 |
| 閘門寬度 | 閘門起點到全范圍 |
| 閘門高度 | -*～* |
| 報警 | 聲、光 |
| 測量模式 | 峰值、前沿 |
| 顯示讀數 | 幅度、聲程 |
| 測量分辨率 |
0.1mm |

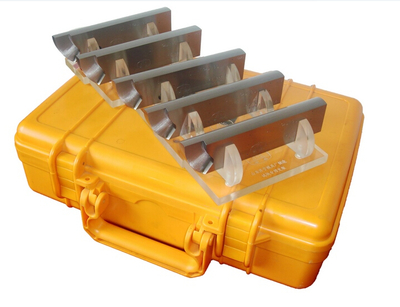

CSK-1A超聲波試塊NB/T47013-2015CSK-1A試塊 濟寧模具廠試塊 東岳牌試塊
CSK-1A超聲波試塊NB/T47013-2015CSK-1A試塊 濟寧模具廠試塊 東岳牌試塊價格
| NB/T 47013-2015試塊價格表2015.8 | ||||
| 名稱/型號 | 單位 | 單價（元） | 說明 | |
| CSK-IA | 塊 | 1600 | 含支架(含使用說明書） | |
| 翻轉架 | 臺 | 660 | ||
| CSK-IIA | 1# | 塊 | 860 | 含支架 |
| 2# | 塊 | 1800 | 含支架 | |
| 3# | 塊 | 3300 | ||
| CSK-IIIA | 塊 | 960 | ||
| 翻轉架 | 臺 | 660 | ||
| CSK-IVA | 1# | 塊 | 6500 | |
| 2# | 塊 | 8600 | ||
| 3# | 塊 | 15000 | ||
| DZ-1 | 塊 | 1800 | 引用JB/T9214標準 | |
| DB-P Z20-2 | 塊 | 780 | 引用JB/T9214標準 | |
| 階梯平底試塊 | 塊 | 980 | ||
| 板材超聲對比試塊 | 1# | 塊 | 760 | 適用于板厚20-40mm |
| 2# | 塊 | 850 | 適用于板厚40-60mm | |
| 3# | 塊 | 1600 | 適用于板厚60-100mm | |
| 4# | 塊 | 3200 | 適用于板厚100-150mm含支架 | |
| 5# | 塊 | 4200 | 適用于板厚150-200mm含支架 | |
| 6# | 塊 | 5300 | 適用于板厚200-250mm含支架 | |
| CS-2 1#-6# | 塊 | 540 | ||
| CS-2 7#-12# | 塊 | 650 | ||
| CS-2 13#-18# | 塊 | 780 | ||
| CS-2 19#-24# | 塊 | 960 | ||
| CS-2 25#-30# | 塊 | 1300 | ||
| CS-2 31#-33# | 塊 | 1800 | ||
| CS-3 | 塊 | 1800 | 全套3塊5400元 | |
| CS-4 | 塊 | 580 | 全套14塊8120元 | |
| 螺栓坯件徑向檢測對比試塊 R20 | 塊 | 4500 | ||
| 螺栓坯件徑向檢測對比試塊 R25 | 塊 | 4500 | ||
| 螺栓坯件徑向檢測對比試塊 R32 | 塊 | 4500 | ||
| 螺栓坯件徑向檢測對比試塊 R38 | 塊 | 5400 | ||
| 螺栓坯件徑向檢測對比試塊 R48 | 塊 | 5400 | ||
| 螺栓坯件徑向檢測對比試塊 R60 | 塊 | 5800 | ||
| 螺栓坯件徑向檢測對比試塊 R75 | 塊 | 5800 | ||
| 螺栓坯件徑向檢測對比試塊 R90 | 塊 | 6800 | ||
| 奧氏體鋼鍛件試塊 | 套 | 58820 | 全套27塊 | |
| 橫向缺陷對比樣管 | 根 | 980 | 來料加工 | |
| 縱向缺陷對比樣管 | 根 | 980 | 來料加工 | |
| GS試塊 | 塊 | 1300 | 全套4塊5200元 | |
| 超聲測厚試塊A | 塊 | 780 | ||
| 超聲測厚試塊B | 塊 | 680 | ||
| 堆焊層側測厚用試塊 | 塊 | 2800 | 基板為20#鋼，堆焊層為304不銹鋼 | |
| 基材側測厚用試塊 | 塊 | 2800 | 基板為20#鋼，堆焊層為304不銹鋼 | |
| 測定儀器和探頭組合性能試塊 | 塊 | 560 | ||
| 板材斜探頭檢測對比試塊 | 塊 | 按圖報價 | ||
| 鍛件斜探頭檢測對比試塊 | 塊 | 按圖報價 | ||
| T1型堆焊層試塊 | 塊 | 3800 | 基板為20#鋼，堆焊層為304不銹鋼，基材厚度≤50mm，堆焊層≤20mm | |
| T2型堆焊層試塊 | 塊 | 3800 | ||
| T3型堆焊層試塊 | 塊 | 2800 | ||
| 鋁及鋁合金對比試塊 | 1# | 塊 | 1600 | |
| 2# | 塊 | 2200 | ||
| 鈦合金對比試塊 | 1# | 塊 | 4600 | |
| 2# | 塊 | 5600 | ||
| 奧氏體不銹鋼對接接頭對比試塊 | 1# | 塊 | 2200 | 材料：304不銹鋼 |
| 2# | 塊 | 3600 | 材料：304不銹鋼 | |
| 3# | 塊 | 4600 | 材料：304不銹鋼 | |
| RB-L | 1# | 塊 | 1600 | ≤φ200管徑，壁厚25mm |
| 2# | 塊 | 2500 | ≤φ200管徑，壁厚60mm | |
| RB-C | 塊 | 1400 | 20mm≤壁厚≤60mm | |
