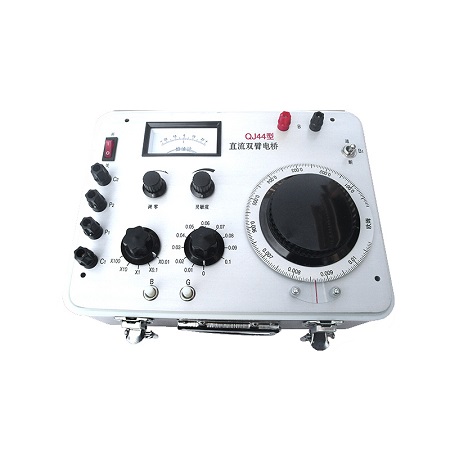

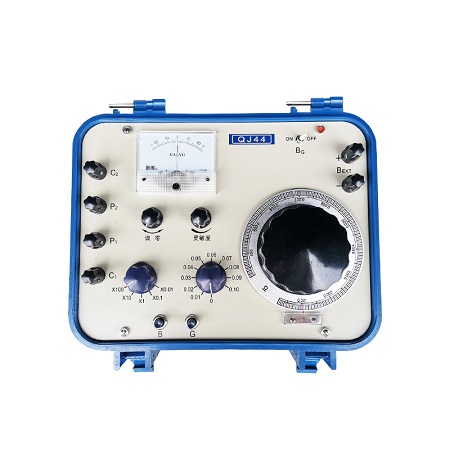

本產品依據ZBY164-83guo家標準制造。因其具有附檢流計及工作電源，精度高故特別適合工礦企業、科研單位、大中zhuan校再實驗室及現場測量各種金屬導體的低值及高值電阻。

直流雙臂電橋技術數據：

1、測量范圍：10-3-106Ω

2、比較臂示值：10×（0.01+0.1+1+10+100）Ω

3、比較臂量程：10、102、103、104

4、保證準確度測量范圍：10-3-105Ω其中：

單橋：50-105Ω，雙橋：10-3-102Ω

5、準確度：±0.05%

6、內附工作電源：1.5V1號干電池5節，9V迭層電池2節。

7、總線小分辨率：0.00001Ω

8、外型尺寸：410×260×150mm

9、重量：6Kg

直流雙臂電橋電氣原理：

電橋部分：圖是雙電橋的原理線路圖。

1、測量線路主要包括兩個固定臂（Rb和RB）及兩個機械聯動的可調臂（RA和Ra）組成的電橋比例臂及一個以倍率步進表示的標準臂（RS）。可調臂（即測量讀數臂）由五個十進盤組成，電阻值相當于10(0.1+0.01+0.001+0.0001+0.00001)Ω，的范圍是1.1111Ω 總線小步進值為0.0000110Ω.

2、變更倍率盤，可對電橋線路中七個固定的標準電阻值作選擇，相應于量程因數×10-3、×10-2、×10-1、×1、×10、×102、×103。倍率的改變還能自動更換和定值標準電阻串聯的限流電阻，以防元件發熱受損。倍率盤開關接觸電阻是和主比例臂（RB）大電阻串接，其影響可忽略不計。

3、待測電阻按四線法連接到電橋上標注有C1、P1、P2、C2的執著線柱上，通過測量臂的調節，在電橋處于平衡狀態時，（表針指中央零位）求出其歐姆值。
