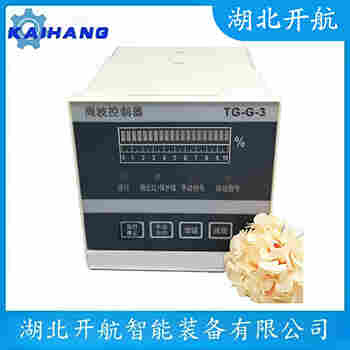

TZG-ⅢW周波控制器開航

價格

電議

型號

TZG-ⅢW

品牌

開航

所在地

湖北省黃岡市

更新時間

2025-05-08 13:46:52

瀏覽次數

次

產品簡介

TZG-ⅢW周波控制器開航

產品描述

周波控制器的工作原理及作用
一、工作原理
周波控制器通過周期性信號調控實現控制，其核心機制基于晶閘管過零觸發技術與占空比/周期調節算法，具體如下：
信號轉換與觸發控制
輸入信號處理：支持4-20mA模擬量或PWM脈沖輸入，經V/F轉換芯片（如LM331）將電流信號轉換為電壓信號，通過比較器生成觸發脈沖。
過零觸發邏輯：利用50Hz工頻采樣電路（整流橋+光耦隔離）檢測交流電過零點，結合CD4013、LM555等芯片生成同步觸發信號，確保晶閘管在電壓過零時導通，減少電磁干擾。
占空比/周期調節：通過單片機程序控制導通周波數（n2）與循環周波數（n+n2）的比率（K=n2/(n+n2)），調節負載平均功率。例如，2秒周期內控制導通/關斷周波數比例，實現輸出功率0-線性調節。
硬件模塊協同
電源模塊：整流橋+7812穩壓電路提供穩定直流電源，支持控制器運行。
光柱顯示模塊：通過比較器將0.94-4.66V電壓差等分為10級，LED光柱直觀顯示實際功率比。
保護電路：內置過載、高溫保護輸入，觸發時切斷輸出信號并光束閃爍報警，保障設備安全。
TZG-ⅢW周波控制器開航

二、核心作用
工業加熱控制
高精度溫控：應用于電阻爐、電加熱器等場景，通過調節晶閘管導通周期（分辨率1%）實現±1℃以內溫度波動控制，滿足熱處理、化工等工藝需求。
節能降耗：采用PWM或CYC（變周期）輸出模式，在低功率時減少開關次數，降低電表抖動，提升電源利用率，典型節電率達15%-20%。
電機調速與保護
勻速調速：通過固定斷開周波數（n1）與可變導通周波數（n2）的比率調節電機轉速，適用于風機、泵類負載，調速范圍寬且穩定性高。
故障保護：集成電流檢測、邏輯處理電路，實時監測電機過載、缺相、欠電壓等異常，觸發保護信號切斷輸出，延長設備壽命。
自動化系統集成
多接口兼容：提供4-20mA、0-5V儀表接口及手動電位器控制接口，適配PLC、DCS等自動化系統，實現遠程監控與集中控制。
軟啟動功能：60秒上電緩啟動設計，降低冷態啟動電流沖擊，避免電網波動，適用于大功率負載啟動場景。

TZG-ⅢW周波控制器開航
