產品簡介

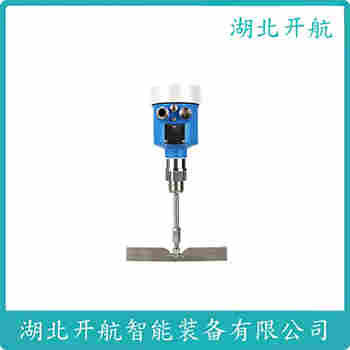

FTM20-4K45A音叉限位檢測開關開航

產品描述

音叉液位計的工作原理
音叉液位計是一種基于振動原理的液位檢測設備，其核心工作原理是通過音叉的機械振動特性變化來感知液位狀態。具體過程如下：
音叉振動激發
音叉由一對叉體組成，內置壓電晶體作為驅動元件。在無介質接觸時，壓電晶體通過高頻交變電壓激發音叉，使其以特定頻率（通常為280-350Hz）產生共振振動。此時音叉的振幅和頻率保持穩定，形成基準振動狀態。
介質接觸后的振動變化
當音叉浸入液體或與固體顆粒接觸時，介質對音叉的振動產生阻尼作用。液體黏度、密度或固體顆粒的附著會導致音叉振動頻率降低、振幅衰減，甚至完全停止振動。這一物理變化是液位檢測的關鍵依據。
信號轉換與輸出
音叉的振動狀態變化被內置傳感器實時捕捉，并通過電子電路轉換為電信號。若振動頻率或振幅過預設閾值，系統判定為液位達到檢測點，輸出開關信號（繼電器接點閉合或斷開）或模擬信號（如4-20mA電流），實現對液位的控制。
FTM20-4K45A音叉限位檢測開關開航

音叉液位計的安裝步驟
為確保音叉液位計的測量精度和穩定性，安裝過程中需嚴格遵循以下規范：
1. 安裝位置選擇
避開干擾區域
遠離入料口、攪拌器、泵出口等易產生沖擊或渦流的區域，防止介質劇烈波動導致誤報。
液位動態監測點
優先選擇液位變化平緩且能代表整體液位的區域，如容器側壁中段或頂部垂直安裝位置。
2. 安裝方向與角度
垂直安裝（液體）
音叉叉體需與液面垂直，確保介質接觸時振動變化均勻，減少測量誤差。
傾斜安裝（固體顆粒）
針對粉狀、顆粒狀介質，可向下傾斜15°-30°，避免物料堆積在叉體表面，同時保持叉體表面與介質流動方向一致，減少掛料風險。
3. 安裝固定方式
螺紋連接
適用于小型容器或管道，通過外螺紋或內螺紋接口直接固定，需確保螺紋密封性。
法蘭連接
適用于大型儲罐或高壓環境，通過法蘭盤與容器對接，需核對法蘭規格（如DN25、DN50）和壓力等級（如PN16、PN40）。
支架固定
在無法直接安裝的場景下，使用支架將音叉液位計固定于容器外壁，需確保支架穩定性。
4. 電氣連接與調試
接線規范
按設備說明書連接電源（24VDC或220VAC）、信號輸出（繼電器接點或4-20mA）及接地線，避免接線錯誤導致設備損壞。
靈敏度校準
通過調節靈敏度旋鈕或參數設置，使設備在目標液位時準確輸出信號。例如，設定高液位報警閾值為音叉振動頻率下降10%。
功能測試
模擬液位變化（如加水或放料），觀察輸出信號是否與實際液位一致，必要時調整參數。
5. 防護與密封
防潮處理
戶外安裝時，接線盒需朝下，電纜彎曲引入以避免雨水滲入。對于潮濕環境，可加裝防雨罩或防水接頭。
密封檢查
確保法蘭或螺紋連接處無泄漏，必要時使用密封墊片或密封膠。
