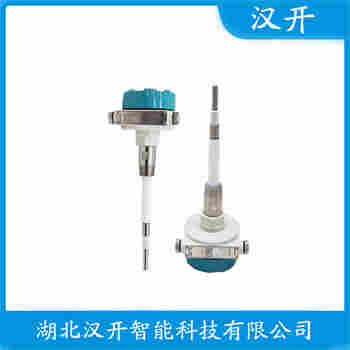

PLL11000A1BZ平板式射頻導納堵煤開關漢開

價格

電議

型號

PLL11000A1BZ

品牌

漢開

所在地

湖北省武漢市

更新時間

2025-05-12 16:45:12

瀏覽次數

次

產品簡介

PLL11000A1BZ平板式射頻導納堵煤開關漢開

產品描述

射頻導納開關的工作原理及作用
一、工作原理
射頻導納開關基于射頻導納技術，通過高頻無線電波測量與儲罐體間的電抗（容抗和阻抗）變化實現物位檢測。其核心結構包括測量極、保護極及電子單元，具體過程如下：
平衡電橋電路
測量極與空載罐體間的電抗構成平衡電橋電路，產生穩定振蕩信號。當被測介質覆蓋時，電抗變化導致電橋電路失衡，振蕩信號停止，后級電路檢測到這一變化并輸出報警信號。
保護極的電氣隔離
振蕩信號同時施加于測量極與保護極，兩者通過1:1電壓跟隨器實現等電位、同相位、同頻率的隔離。當掛料時，測量極與保護極間無電勢差，形成電氣隔離，確保掛料信號不影響檢測，僅由物料決定電抗變化。
相位檢測技術
電子線路處理容抗和阻抗的綜合變化信號，采用相位檢測技術將電抗變化轉化為可檢測的信號，進而改變繼電器輸出狀態，實現物位控制。
PLL11000A1BZ平板式射頻導納堵煤開關漢開

二、作用
射頻導納開關通過設計和技術優勢，在工業自動化中發揮關鍵作用，具體體現為：

防掛料與高可靠性
采用射頻導納技術，有效解決電容式測量中電極掛料問題，避免因物料粘附導致的誤報或測量失效，確保在復雜工況下的長期穩定性。
多介質兼容性
可測量液位及料位，適用于不同溫度、壓力、介質（包括導電/絕緣液體、固體顆粒等），滿足化工、油田、水處理、電力、冶金等行業的多樣化需求。
抗干擾與免維護
接觸式測量設計抗蒸汽、泡沫及攪拌干擾能力強，測量過程無可動部件，無需定期清潔或機械維護，降低運營成本。
故障報警與安全控制
支持高位/低位模式故障報警，實時監測物料位置，預防溢出或空倉事故，保障生產安全與效率。
環境適應性
模塊化設計支持分體/整體安裝，適應高溫（如450℃陶瓷）、高壓、腐蝕等惡劣環境，延長設備使用壽命。
PLL11000A1BZ平板式射頻導納堵煤開關漢開
