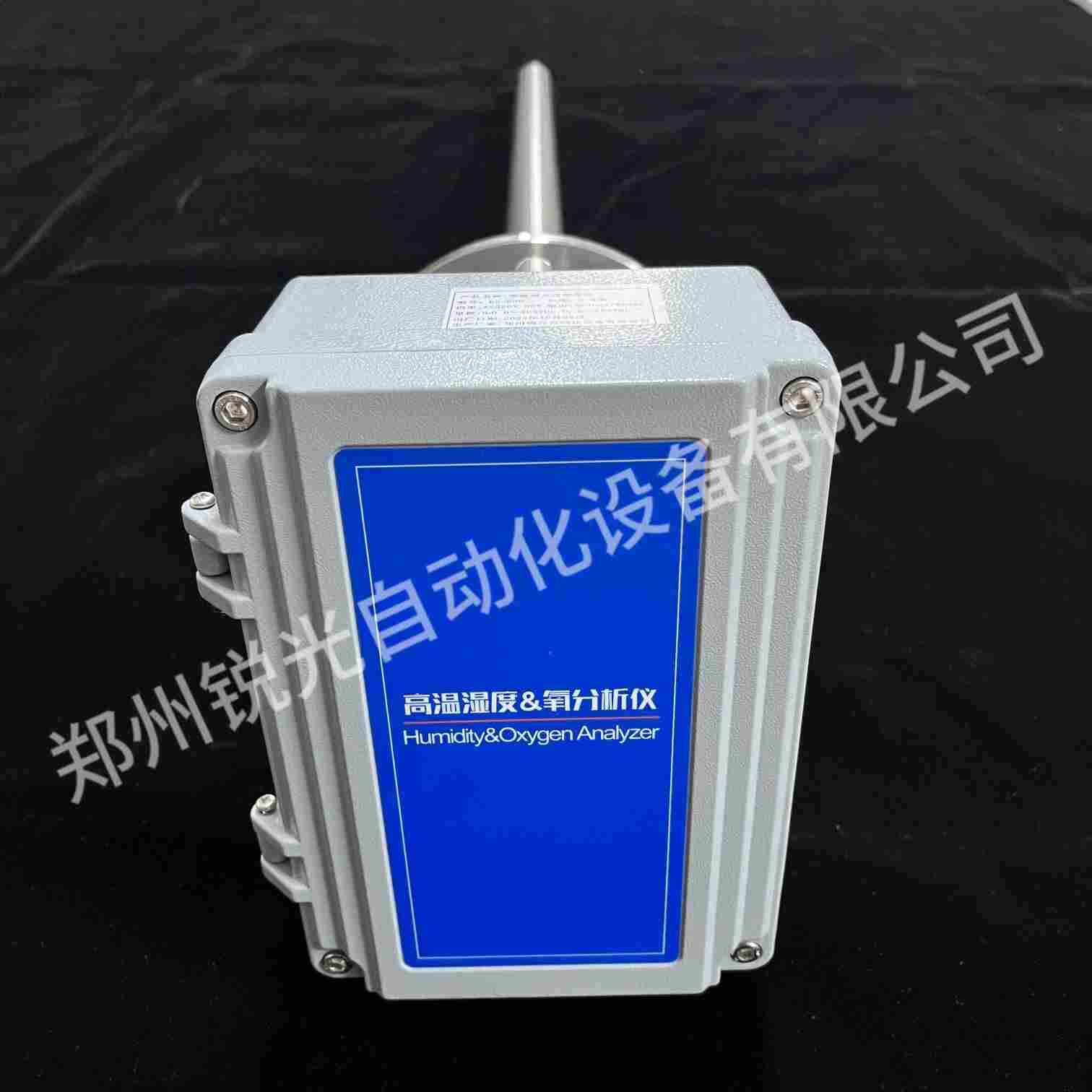

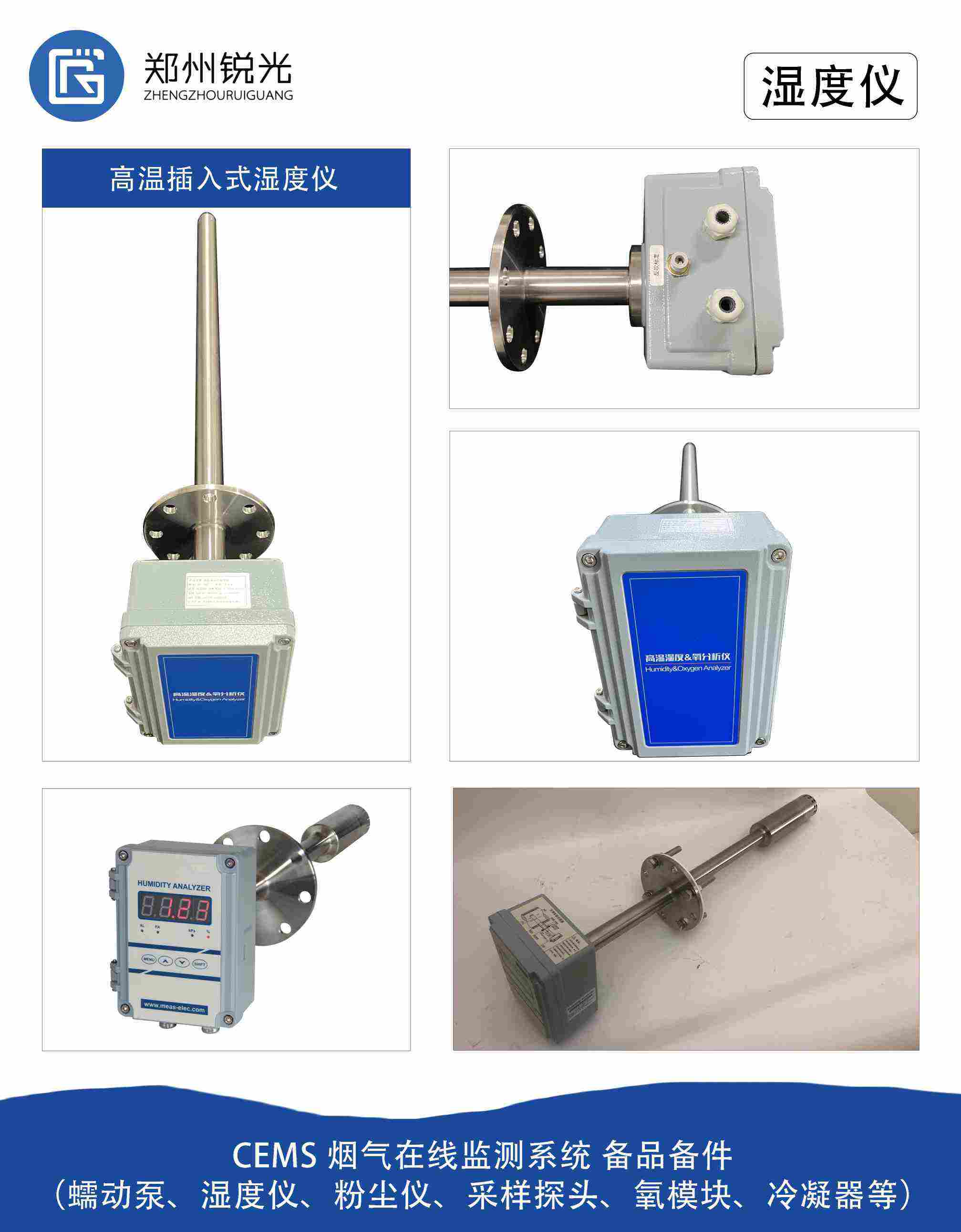

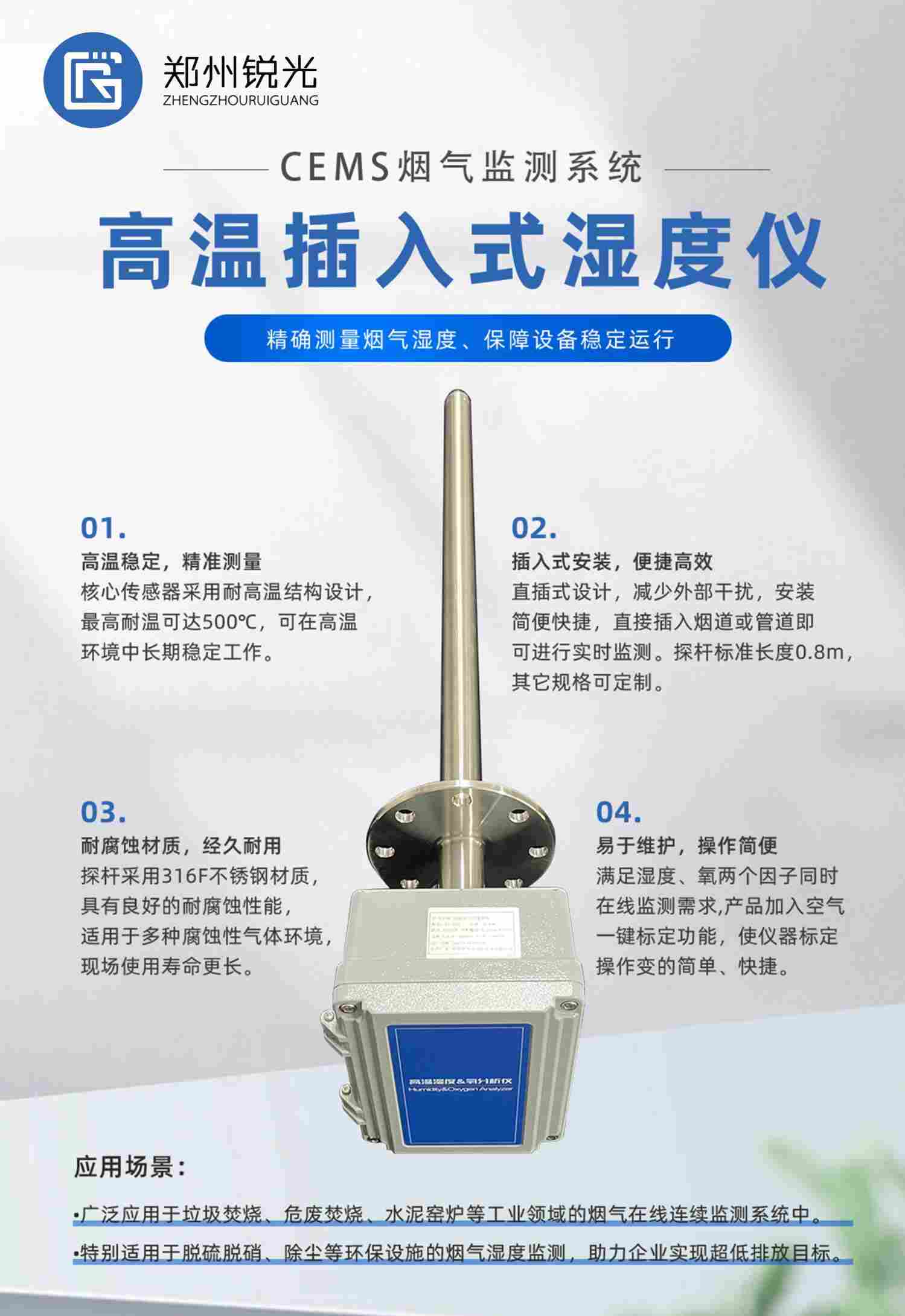

高溫濕度&氧分析儀采用國際*的固態電解陶瓷傳感極限電流法測量技術，核心傳感器采用耐高溫結構設計，*耐溫可達500℃，可在高溫環境中長期穩定工；產品具有耐溫高、測量精度高、抗腐蝕性強、響應速度快及性能穩定可靠等特點，在揮發性有機物VOCS中的重金屬、高腐蝕、高濕度、有機物干擾等惡劣工況下的濕度&氧連續在線測量能有更加優良的表現。滿足HJ75-2017、HJ76-2017標準中煙氣濕度、氧在線監測技術要求。 一、產品特點 1.采用研發的第三代固態電解質氧測量技術； 2.現場使用壽命更長，耐腐蝕性能更強； 3.滿足濕度、氧兩個因子同時在線監測需求； 4.顯示屏采用串口屏通訊，讓設備測量、操作更加易懂，高效； 5.產品加入空氣一鍵功能，使儀器操作變的簡單、快捷； 6.濕度、氧體積百分比輸出，滿足環保技術要求。 二、技術指標 1.測量原理：極限電流法 2.檢測量程：H2O 0~40 %VOL O2 0~25 %VOL （可選配） 3.測量精度：H2O ±2% F.S. O2 ±1% F.S.（可選配） 4.重復性：±1% F.S. 5.響應時間：T90 < 20s 6.采樣方式：插入式 7.安裝方式：標準DN65法蘭，其它規格可定制 8.探桿長度：標準長度800mm，其它規格可定制 9.煙氣溫度：0~250℃， 0~500℃（可定制） 10.顯示方式：串口屏顯示（儀表殼內部） 11.氧校準：支持氧氣零點、量程校準（可選配） 12.濕度校準：支持濕度零點、量程校準 13.電源：220VAC±10% 50HZ，24W 14.環境溫度：-20℃~50℃ 15.環境濕度：5%~* RH 16.防護等級：IP65 17.儲存溫度：-40℃~70℃ 18.儲存濕度：5%~95% RH 19.斷電保護：斷電反吹自保護（可選配） 三、安裝及維護 安裝及維護原則首先是要滿足環保規范的要求。選擇氣流穩定、無變徑直管段是基本要求。 1.安裝方法及要點 1.1 安裝位置的選擇 選擇合適的安裝位置是長期穩定使用的前提，請考慮以下問題： 1） 煙氣溫度 分析儀可以測量溫度為 0-250℃的煙氣。 2） 煙囪/道的壁厚 探頭測量孔應深入煙囪/ 道內>150mm 且不過煙囪/道中心為宜。 3） 環境條件 儀表部分應在煙囪/道外側，并保持通風，遠離熱源。 2.安裝方式 分析應安裝在DN65 預埋法蘭上。預埋法蘭焊接強度應能承受高溫濕度儀的本體重量。預埋法蘭焊接方位如下圖所示。法蘭和煙囪/道之間距尺寸，一般預留為60~80mm 作為扳手空間，向下3-5°傾角避免積水。 3.斷電吹掃保護功能（選配） 儀表可選配斷電吹掃保護功能，斷電后，斷電吹掃保護電磁閥自動開啟，可通過接入的干凈干燥壓縮空氣氣源對傳感器進行吹掃，從而對斷電情況下煙氣中的液態水對傳感器的侵蝕進行有效隔離，避免斷電情況下傳感器的損傷，對傳感器進行保護。 4. 維護 4.1 上電前檢查：安裝完成后，首次上電分析儀前，應保證傳感器測量區域無液態水存在。 4.2 上電運行：首次上電后，儀器工作穩定需要一定的時間，上電后應觀察2-10 小時，具體時間與煙氣的濕度及溫度有關，工作穩定后儀器通入標氣進行濕度以及氧氣的調零、。 4.3 日常維護： 正常情況下，建議每一周檢查一次分析儀工作狀態，并進行一次濕度、氧的調零維護操作，確保測量結果準確可靠。
