中控室遠程無線監控斗輪機視頻及PLC控制信號

特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

前言

斗輪機是我們在工廠無線技改中，遇到比較常見的技改設備。斗輪機與就地PLC之間的程控信號由有線變為無線后，大大節約了工廠的能源成本，和線纜損耗成本。這次我們的無線設備同時也要肩負起視頻傳輸的任務，讓工業無線的覆蓋更為廣泛。

一、項目背景

本次客戶是河北的一家從事電力、熱力生產和供應業為主的熱電企業。目前承擔1600多萬平方米的民生供熱任務，替代區域內小機組及一批燃煤鍋爐，*解決幾個區域范圍的供熱問題，每年向港城輸送熱量X過500萬吉焦。

二、產品介紹

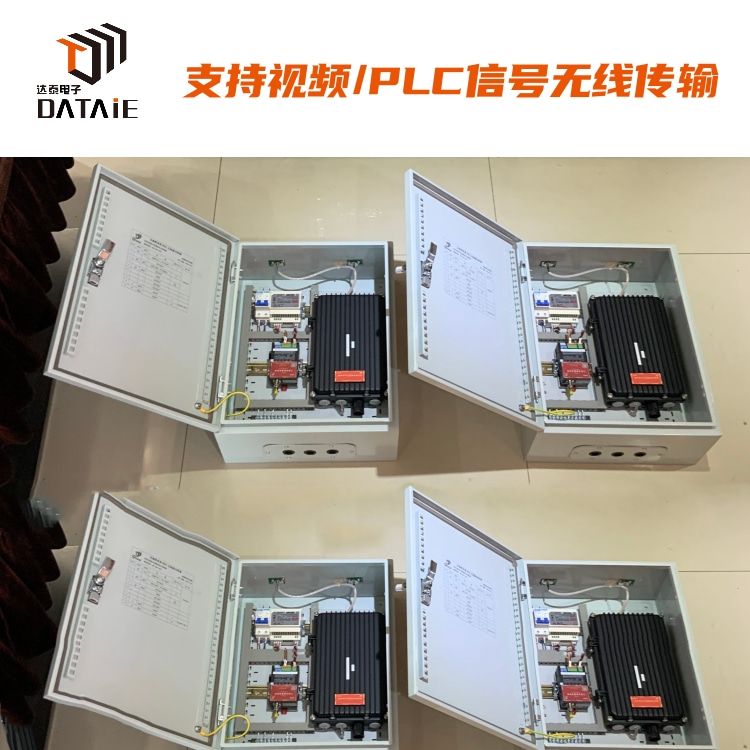

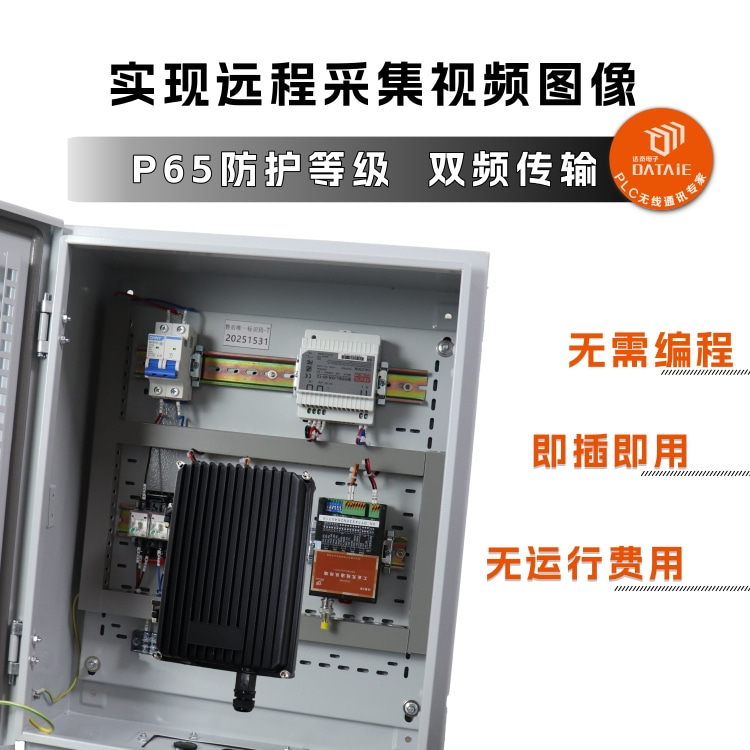

DTD428MCVY達泰工業X自組網無線通訊裝置，采用 2x2 兩發兩收無線架構，空中傳輸速率高達1000Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP、ModbusRTU等主流通訊協議，同時也支持與攝像頭對接，實現視頻信號的無線傳輸。

在采用 OFDM 調制及 MIMO 技術下，使無線可靠傳輸距離達到1KM范圍內均可使用。即插即用，無運行費用。在程控信號與多路視頻同時傳輸下，實現控制指令與視頻監控協同傳輸，采用QoS（服務質量）策略，X先保障控制信號的穩定可靠傳輸。

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

三、項目難點

斗輪機作為連續作業的大型移動式散料處理裝備，其無線通信系統面臨多重技術挑戰。在動態作業場景中，車載控制單元與地面程控系統間的信號傳輸需滿足X低時延的嚴苛要求，否則可能引發設備動作響應滯后甚至非計劃停機事故。特別是在長堆取作業模式下，復雜工況環境構成三重技術瓶頸：

◆ 其一，大型鋼結構框架與多X輸送廊道形成的法拉X籠效應；

◆ 其二，不規則煤堆形貌變化導致的信號多徑衰落；

◆ 其三，鄰近高壓電纜及變頻驅動設備產生的強電磁耦合干擾。

針對視頻監控流與工業控制指令的復合傳輸場景，需構建分層X化體系：

◆ 在物理層采用動態頻譜分配機制，通過認知無線電技術實現控制指令頻段的專屬預留；

◆ 在數據鏈路層部署智能編碼壓縮算法，對視頻流進行時空域聯合降噪及關鍵幀X先傳輸處理；

◆ 在應用層建立QoS保障策略，通過帶寬動態調配確保控制指令包的傳輸X先X。

這種多維X化架構形成了"頻譜隔離+智能壓縮+X先調度"的三重保障機制，破解了復雜電磁環境下控制信號可靠傳輸的關鍵技術難題。

四、無線解決方案

在用戶現場中，斗輪機上共裝有10個攝像頭，程控部分是以西門子S7-1500 PLC作為核心控制單元。目前中控室與斗輪機的就地程控站是通過光纖傳輸的，無線需要解決斗輪機控制室與就地程控站之間的圖像及控制信號無線傳輸問題，距離300米左右。
通過達泰PLC無線通訊*團隊商討后，決定采用DTD428MCVY工業X自組網無線通訊裝置來完成，分別安裝在斗輪機控制室和就地程控站。為確保斗輪機在復雜工況下的連續可靠運行，該無線通信系統采用多維X化設計方案：在物理層部署全向天線陣列，通過垂直/水平輻射單元實現360°無盲區信號覆蓋，配合IP65防護等X外殼，抵御粉塵侵蝕與機械振動影響，實測動態覆蓋半徑突破800米。針對工業控制指令與多路高清視頻的并發傳輸需求，通信協議棧嵌入智能QoS引擎，構建三XX先X保障機制，X先保障控制信號的穩定可靠傳輸。

無線通訊方案示意圖 ▼

現場應用展示 ▼

五、無線方案的好處

1.節省改造周期，無需大型施工：免除布線維護困擾，*之內就可以輕松的完成改造并達到通訊穩定性要求。

2.安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3.數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4.無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5.售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

六、相關方案

達泰工業X無線通訊終端在數百家工業企業中穩定運行X過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲X域中累積應用案例多樣。以下列舉部分典型應用案例：

◆ 汽車裝配工廠立庫物料運送線PLC無線應用
◆ 砂芯庫桁架機器人遠程無線控制系統
◆ 斗輪機(堆取料機)無線聯鎖通訊系統
◆ 斗輪機與就地PLC之間無線通訊，300m
◆ 物料運送線PLC無線應用，100m
◆ 盾構機西門子PLC之間PROFINET協議
◆ 生產線AGV與主控PLC之間，200m
◆ 焦化四大車無線聯鎖及視頻監控傳輸，500m
◆ 5臺天車與地面PLC之間，300m
◆ 快遞分揀系統皮帶與就地plc控制，200m
◆ 機器人之間無線組網通訊，500m
◆ 6臺西門子PLC之間PN通訊，300m
◆ 智能立體車庫觸摸屏與PLC無線通訊，50m
◆ 西門子1500和霍尼韋爾DCS無線通訊，200m
◆ RGV小車自組網無線通訊，150m
◆ 倍福PLC與MCGS觸摸屏無線通訊，300m
◆ 堆取料機與就地plc無線組網及監控數據無線傳輸，500m
