稀土磁致伸縮材料是一種具有高磁致伸縮系數的*稀土金屬間化合物材料，其磁致伸縮系數可達到1500~2000ppm，比磁致伸縮金屬與合金的磁致伸縮系數大1~2個數量，因此稱為稀土磁致伸縮材料。
稀土磁致伸縮材料的磁致伸縮應變 λ比壓電材料(PZT)的電致伸縮應變λ大5~25倍。另外，稀土磁致伸縮材料的磁致伸縮應變產生的推力比壓電材料(PZT)的電致伸縮推力大一個數量。直徑10mm的稀土磁致伸縮棒材，磁致伸縮產生約200公斤的推力。
天功測控研制開發了脈沖工作和連續工作系列稀土磁致伸縮換能器，其中輸入可調連續工作的TGM-RGM(A)型稀土磁致伸縮換能器獲得*發明利：《信號源可控的磁致伸縮換能器驅動電源》已獲*發明利證書。
TGM-RGM(A)型輸入可調連續工作稀土磁致伸縮換能器使用高性能的Terfenol-D磁致伸縮材料，其結構和控制電路經過優化設計，具有發射功率大，在同步信號控制下，重復性好，便于增強采集，與電火花震源、錘擊震源相比，具有起跳點陡，讀數誤差小等優點。
稀土磁致伸縮換能器在航空航天、智能制造、海洋工程、環保工程、基建工程等域具有廣泛的應用景。另外，稀土磁致伸縮換能器的開發設計材料學、力學、機械設計、電子、計算機及工程等學科，屬于高新技術域。
儀器用途：
TGM-RGM(A)型輸入可調連續工作稀土磁致伸縮換能器可廣泛應用在航空航天、智能制造、海洋工程、環保工程、基建工程等域。
儀器特點：
1、 振動器性能及特點
(1) TGM-RGM型稀土磁致伸縮換能器其振動器采用高性能Terfenol-D磁致伸縮材料棒材為核心部件，具有高的響應時間與大的推力及良好的疲勞性能?？筛鶕脩魬眯枨蠖ㄖ破渌⊥列筒恼駝悠?；
(2) 可在50Hz – 50KHz寬頻帶定制，具體單個振動器的響應頻率范圍視其它參數及輸入參數及轉化效率的要求而定；
(3) 響應時間＜1微；
(4) 根據定制需要伸長量高達0.3毫米。
TGM-RGM(A)型輸入可調連續工作稀土磁致伸縮換能器原理圖
振子性能圖
2、TGM-RGM型輸入可調連續工作稀土磁致伸縮換能器控制電腦及控制軟件特點
(1) 可配置臺式點、移動平板電腦等；
(2) 具有單頻、多頻及用戶給定信號輸出；
(3) 單頻輸入信號有：正弦波、方波、鋸齒波、三角波等可選擇；
(4) 多頻輸入信號：(a) 同類型正弦波、方波、鋸齒波、三角波組合 + 不同頻率組合+ 不同幅度組合形式，(b) 不同類型正弦波、方波、鋸齒波、三角波組合 + 不同頻率組合 + 不同幅度組合形式；
產品參數：

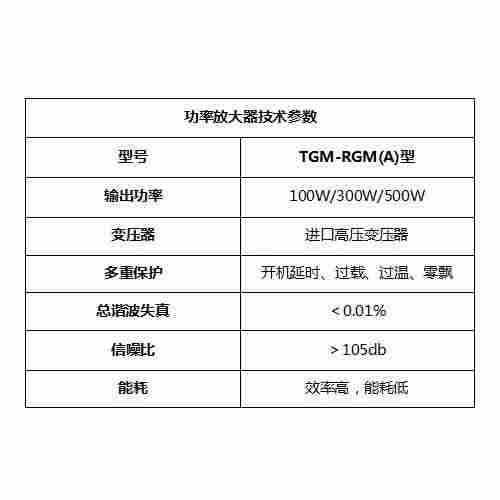

TGM-RGM(A)型輸入可調連續工作稀土磁致伸縮換能器技術參數：
產品配制：
TGM-RGM(A)型輸入可調連續工作稀土磁致伸縮換能器可定制如下3種配制。
配置1：①磁探頭，②激勵震源，③控制平板及控制軟件
配置2：①磁探頭，②激勵震源，③控制軟件（自行安裝）
配置3：①磁探頭，②激勵震源，③信號發生器

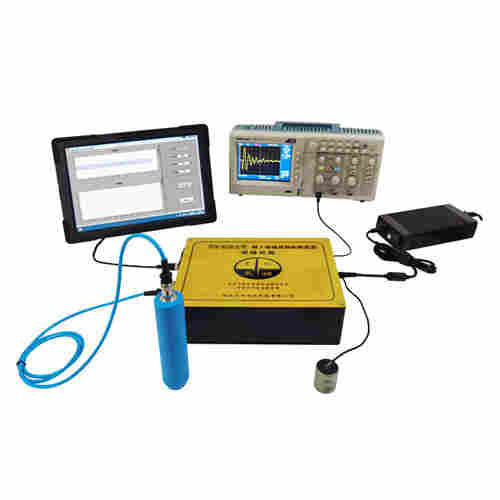

TGM-RGM(A)型輸入可調連續工作稀土磁致伸縮換能器構成圖
TGM-RGM(A)型輸入可調連續工作稀土磁致伸縮換能器軟件界面圖
TGM-RGM(A)型輸入可調連續工作稀土磁致伸縮換能器實驗測試

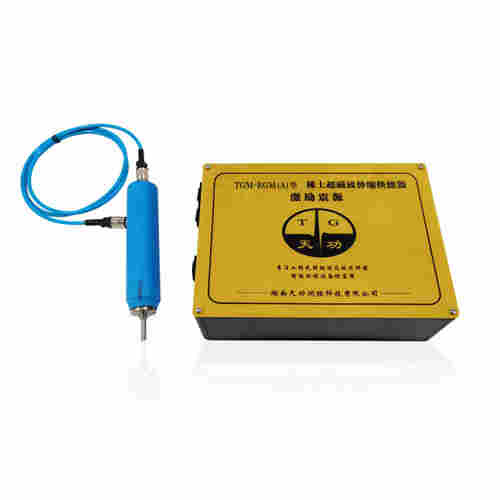

TGM-RGM(A)型輸入可調連續工作稀土磁致伸縮換能器
